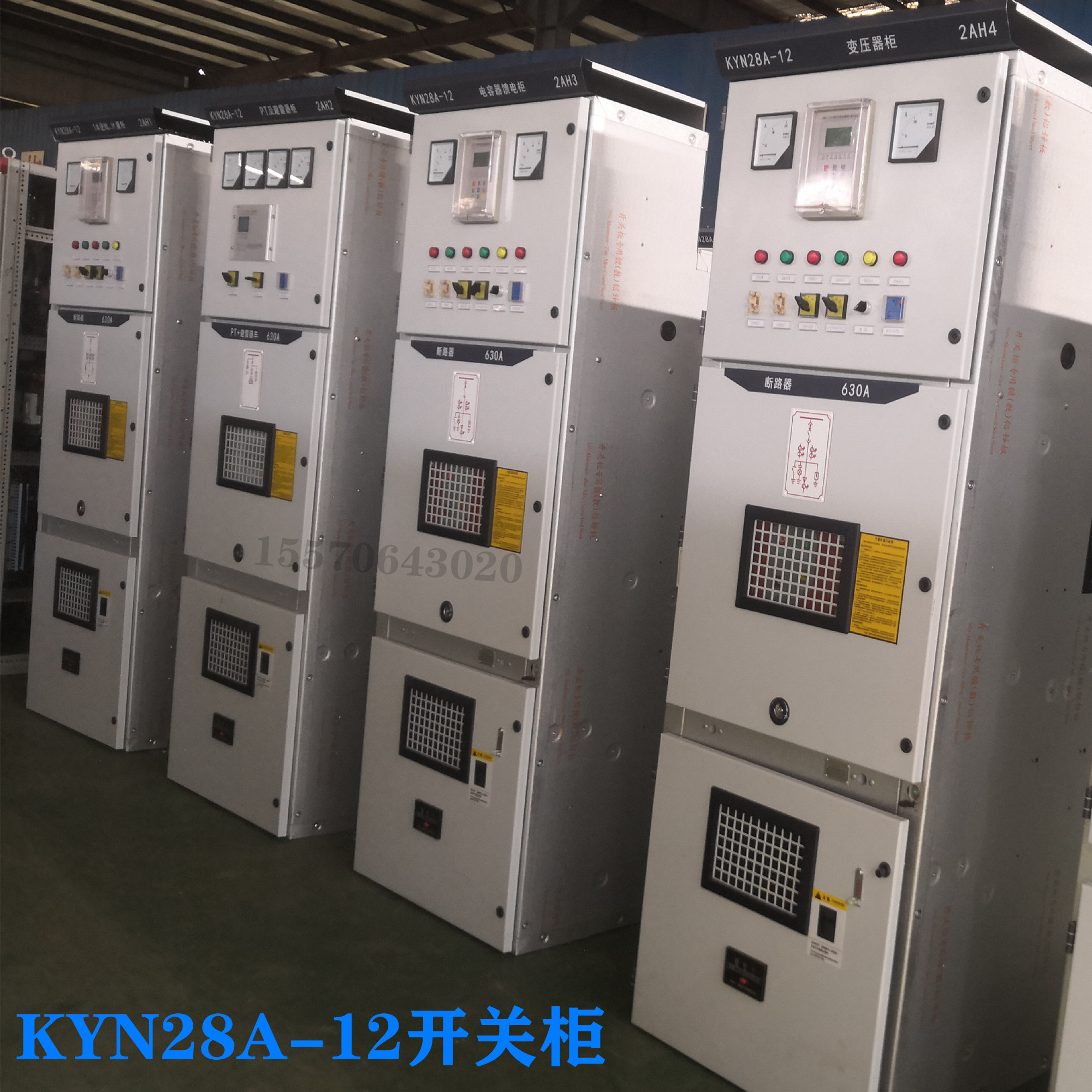

KYN28A-12高壓開關柜送電操作步驟-湖北忠東介紹
一、KYN28A-12高壓開關柜送電操作
1、通過手車轉運小車將斷路器手車（或PT手車）推入KYN28開關柜；手車進柜時將手車的左右把手同時向內拉至把手Ⅱ位置并將手車推入開關柜的試驗位置，然后將手車的左右把手同時向外推至把手Ⅰ位置，使手車推進機構與開關柜可靠鎖定。
2、將手車的二次插頭插入KYN28開關柜的二次插座內，并用扣件鎖定；
3、關閉KYN28開關柜后門（電纜室門）和前門（斷路器室門）；打開接地刀操作活門，用接地刀操作手柄（逆時針方向）打開接地刀，抽出接地刀操作手柄關閉接地刀操作活門，并確認接地刀處于分閘狀態。
4、檢查儀表室內的控制、合閘、信號、交流及母線電壓等電源開關（或二次熔斷器）處于合閘狀態，并測量電源電壓在正常范圍后，關閉儀表室門。
5、用就地或遠方操作方式控制操作（處在開關柜試驗位置的）斷路器合、分各一次，確認斷路器控制回路接線及信號回路顯示正確。
6、打開手車機構操作活門，用手車推進搖把（順時針方向）將手車推入開關柜工作位置（手車到達工作位置時會發出“卡嗒”的扣鎖響聲），取出手車推進搖把并關閉手車機構操作活門。
7、用就地或遠方操作方式控制操作（處在開關柜工作位置的）斷路器合閘。
8、檢查KYN28開關柜的帶電顯示器A/B/C三相指示燈亮，此時開關柜已處于高壓帶電狀態，測量或觀察微機保護裝置顯示的母線電壓及出線電流是否處于正常范圍。
二、KYN28A-12高壓開關柜停電操作
1、用就地或遠方操作方式控制操作（處在開關柜工作位置的）斷路器分閘。
2、檢查開關柜的帶電顯示器A/B/C三相指示燈熄滅。此時開關柜已處于高壓出線側斷電，但高壓母線側仍然處于帶電狀態（熱備用狀態）。
3、打開手車機構操作活門，用手車推進搖把（逆時針方向）將手車退出到開關柜試驗位置（手車到達試驗位置時會發出“卡嗒”的扣鎖響聲），取出手車推進搖把并關閉手車機構操作活門。
此時斷路器處于開關柜試驗位置，屬于停電待用狀態（冷備用狀態）。再次送電時可省略送電操作程序的第1、2、3項操作步驟。
三、KYN28A-12高壓開關柜手車拉出柜外的操作
1、斷路器手車（或PT手車、隔離手車、熔斷器手車）需要拉出柜外時，應首先完成停電操作程序的所有步驟。
2、需要進行接地刀合閘操作時，應先打開接地刀操作活門，用接地刀操作手柄（順時針方向）使接地刀合閘，抽出接地刀操作手柄并確認接地刀處于合閘狀態。（如不需要接地刀合閘操作，可不進行此項操作）
3、打開開關柜前門（斷路器室門），拔掉手車的二次插頭。
4.、將手車轉運小車放置并鎖定在開關柜前指定位置；將手車的左右把手同時向內拉至把手Ⅱ位置，并將手車拉出至轉運小車上，將手車的左右把手同時向外推至把手Ⅰ位置與轉運小車鎖孔可靠鎖定。
5、檢查開關柜內的上、下靜觸頭防護活門處于自動閉合位置，關閉KYN28-12前門（斷路器室門）。
四、KYN28A-12高壓開關柜高壓電纜室停電檢修操作
1、完成停電操作程序的所有步驟。
2、打開接地刀操作活門，用接地刀操作手柄（順時針方向）使接地刀合閘，抽出接地刀操作手柄并確認接地刀處于合閘狀態。此時電纜出線側已處于安全接地狀態。
3、打開開關柜后門（電纜室門），用高壓驗電裝置檢測并確認電纜室內的所有導電部分完全處于停電狀態后，檢修人員才可進入高壓電纜室進行工作。
五、KYN28A-12高壓開關柜高壓母線室停電檢修操作
1、完成停電操作程序的所有步驟。
2、再次確認進線柜和分段開關柜斷路器手車已處于試驗位置或柜外隔離位置，并確認進線電纜或母線已處于完全停電狀態。
3、打開高壓母線室的后蓋板或頂板，用高壓驗電裝置檢測并確認母線室內的所有導電部分完全處于無電壓狀態后，檢修人員才可進入高壓母線室進行工作。
注意事項
1、操作程序的每一項步驟完成后，必須確認開關柜及手車部件處于正常狀態后，才能進行下一步驟的程序操作。以上程序在操作過程中，如遇到任何阻礙，不可強行操作，應首先檢查操作程序是否正確，并檢查和排除其他故障后，才可繼續進行操作。
2、如用戶或設計對控制和操作方式有特殊要求時，應按設計要求進行控制和操作。
3、開關柜送電順序：母線PT柜—進線柜—出線柜；開關柜停電順序：出線柜—進線柜—母線PT柜
4、PT手車進行進柜或出柜操作時可省略有關接地刀的操作步驟。
5、斷路器手車上的手動合閘、分閘按鈕以及手動儲能裝置只在調試或檢修時使用。
6、用戶在通電運行過程中，應隨時巡查和記錄設備運行狀況，如發現設備異常現象（如元器件非正常發熱或有異常響聲等等），應及時停電檢修。
以上操作程序是KYN28高壓開關柜的基本操作程序，用戶單位還應嚴格按照所屬供電管理部門“安全操作規程”的有關規定進行相關程序的操作
