進相器專用電流傳感器HDC2000H 2000A 4V

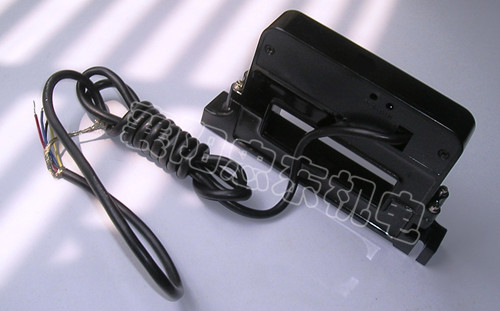

進相器專用電流傳感器HDC2000H 2000A 4V，適用型號WP5系列進相器。進相器用霍爾電流傳感器也稱為進相機電流互感器，它是一種低壓元器件的小電流互感器，裝在進相器銅排上面，觸發ABC三相的電流信號。型號的選擇主要根據電機的轉子電流大小，串孔的大小取決于銅排的規格，若您不清楚，我們可以為您推薦適配的型號使用。
【產品類型】霍爾電流傳感器
【型號】HDC2000H 2000A 4V(5V) , HDC2000H 1000A 4V , HDC1000H 1000A 4V
【型號】CS600FA/K/H , CS800FA/K/H ,CS1000FA/K/H , CS1200FA/K/H , CS1500FA/K/H , CS1600FA/K/H
【型號】HDC600FA/K/H , HDC800FA/K/H , HDC1000FA/K/H , V1200FA/K/H , HDC 1500FA/K/H , HDC 1600FA/K/H
【產品特征】穿孔結構，無插入損耗
產品詳細：
△特點
▉應用霍爾原理的開環電流傳感器
▉靈活的安裝方式
▉耗電省
▉穿孔結構，無插入損耗
△應用
▉?zhàn)冾l調速系統
▉不間斷電源UPS
▉斬波器
▉電池電源
▉電焊機電源
▉通信電源
△連接與調節
1腳：正電源（+15V）
2腳：負電源（-15V）
3腳：輸出信號（OutPut）
4腳：電源地（0V）
GIN：幅度調節
OFS：零點調節
應用霍爾原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種 不規則波形的電流。
|
◆電參數 |
|
|
型號 |
CS600KA |
CS1000KA |
CS2000KA |
CS3000KA |
CS5000KA |
|
|
IPN |
原邊額定輸入電流 |
600 |
1000 |
2000 |
3000 |
5000 |
A |
|
IP |
原邊電流測量范圍 |
0～±1200 |
0～±2000 |
0～±4000 |
0～±6000 |
0～±7500 |
A |
|
VOUT |
副邊額定輸出電壓 |
4±1% |
V |
||||
|
VC |
電源電壓 |
±12～±15(±5%) |
V |
||||
|
IC |
電流消耗 |
VC=±15V <25 |
mA |
||||
|
Vd |
絕緣電壓 |
在原邊與副邊電路之間6KV有效值/50Hz/1分鐘 |
|
||||
|
εL |
線性度 |
<1 |
%FS |
||||
|
V0 |
零點失調電壓 |
TA =25℃ <±25 |
mV |
||||
|
VOM |
磁失調電壓 |
IPN→0 <±30 |
mV |
||||
|
VOT |
失調電壓溫漂 |
IP=0 TA =-25～+85℃ <±1 |
mV/℃ |
||||
|
Tr |
響應時間 |
<7 |
μs |
||||
|
f |
頻帶寬度(-3dB) |
DC～20 |
kHz |
||||
|
TA |
工作環境溫度 |
-25～+85 |
℃ |
||||
|
TS |
貯存環境溫度 |
-40～+100 |
℃ |
||||
|
RL |
負載電阻 |
≥10K |
Ω |
||||
|
|
標準 |
Q/3201CHGL02-2007 |
|
||||
引腳說明：1：+15V 2：-15V 3：Vout 4：0V(電源地) OFS：零點調節 GIN：幅度調節
使用說明：
1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電壓值。
2、傳感器的輸出幅度可根據用戶需求進行適當?shù)恼{(diào)節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
