塑料襯板廠家推薦：創新結構設計與安裝流程，提升襯板使用效果

2023-11-18 閱讀次數：763

纏繞式提升機大多配備了螺旋繩槽塑料襯板 (以下簡稱塑襯)，其材質是工程塑料，塑襯上加工有螺旋排列的繩槽。塑襯具有質量輕、機械強度較高、耐磨、耐油、耐潮濕等特點；它使用方便，具有良好的經濟性。塑

單繩纏繞式礦井提升機的總體結構如圖1所示，洛陽塑料襯板的結構及其在提升卷筒上的安裝如圖 2所示。塑襯安裝在兩擋繩板之間，用螺栓組件固定在卷筒上。

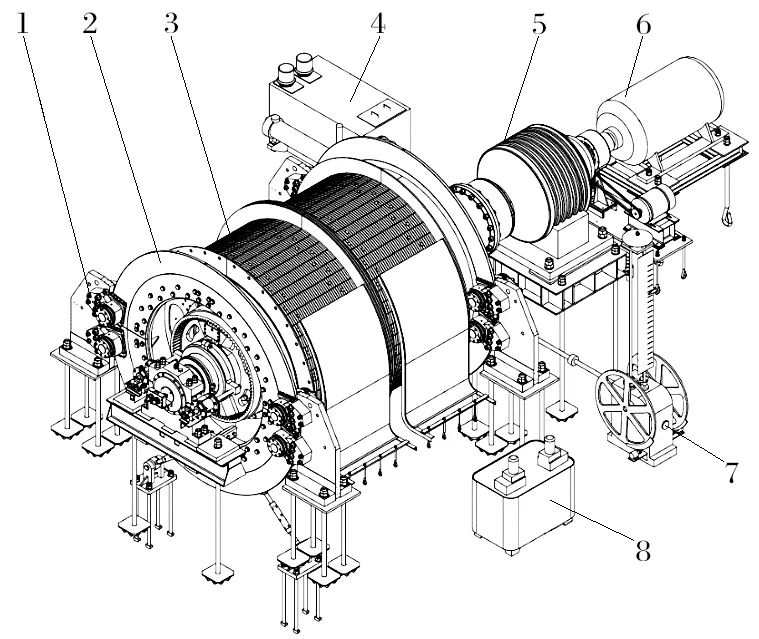

圖1 纏繞式提升機的結構

1.制動器 2.主軸裝置 3.塑襯 4.潤滑站 5.減速器 6.電動機 7.深度指示器 8.液壓站

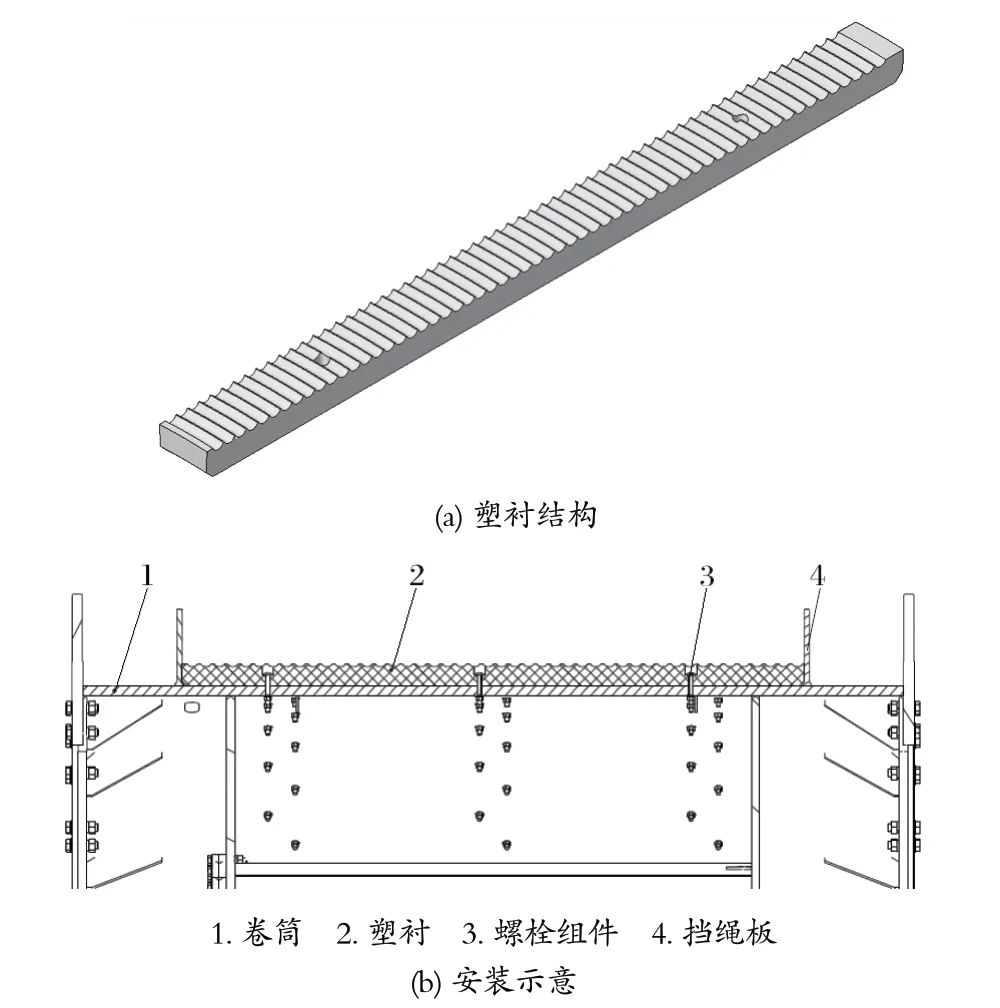

圖2 塑襯的結構及其在卷筒上的安裝示意

二、塑料襯板（滾筒襯板）安裝時應注意的幾個問題

塑襯寫編號端為基準面,不允許切割或刮掉，如塑襯長可切割沒寫編號的一端。

由于卷筒擋板為例焊件，在焊接時會有不同程度的變形,為避免安裝時出現兩頭切的問題,必須在安裝前找正基準線,即在出繩孔端擋板旋轉一周，找出最高點,作為基準線。

塑襯安裝應以水平尺寸為基準，第1塊安裝尤為重要,既要保持水平，又要使鉆孔在塑襯中間位置,如偏差要及時調整。以后每隔5~ 10塊復查水平、調整。

最好采用專用螺栓，且必須使用平墊及彈簧墊圈,如無專用螺栓，普通六方頭螺栓也可以代用。塑襯擴孔深度以螺栓頭距繩槽底7 ~10mm為宜。

安裝時需注意焊縫凸部分,防止塑襯墊起架空。
